Código: 1029

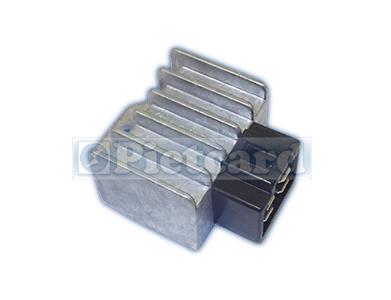

Regulador de 12V. C/C (3A.) + C/A (3A.)
-
Equivalencias:
1096 - 1106 - 1107 - 1112 - 1117 - 1118 - 1121 - 1122 - 1123 - 1124 - 1125 - 1135 - 1137 - 1144 - 1145 - 1172 - 1199
-
Uso:
HONDA:
Código Original: SH634A-12 / SH634-12.
Código OEM: 31600-GBL-871 / 31600-GAH-004 / 31600-KSY-880 / 31600-GBL-872 / 31600-KRP-981.50 Biz NH
50 CRM R (Año 1992 a 1994 y 1996)
50 SRX Shadow
50 Cub C50 (Año 1994)
50 X8-R
50 SA (Año 1994 a 2001)
50 SGX Sky (Año 1997 / 1999 a 2001)
50 SFX
50 SFX MM (Año 1998 a 1999)
50 SH
50 SH Scoopy (Año 1996/ 1998 a 2001)
50 Bali EX
50 NSR R (Año 1997 a 2000)
50 PK Wallaroo (Año 1999 a 2001)
50 SJ Bali (Año 1993 a 1999)
50 SK M (Año 1992 a 1994/ 1996/ 1997/ 2000)
50 Z J (Año 1992 a 1993)
70 C (Año 1994)
75 NSR (Año 1992 a '94 / 1999 a '00)
80 Lead
90 C Cub (Año 1993 a 1994 / 1996 a 1999)
90 Cub (4T)
90 SRX Shadow
90 C90 (Desde 1995)
90 Lead (Año 1993 / 1994)
90 Yupy NH (Año 1993 / 1994)
100 SCV Lead (Año 2003 a 2010)
100 SH
100 SJ Bali EX (Año 1996 a 1999)
100 Pop
100 Wave SDH-41
100 Dream C100
100 Bali EX
100 Esplendor
100 Marvel
100 Biz C100
100 Biz C100-ES
105 Biz C105-KS
110 CT (Año 1991)
110 CT (Año 1993)
125 Esplendor
125 CG Today
125 Titan
125 XLR
125 CG Titan ES (CDI a Bateria) (Año 2004 a 2005)
125 CG Titan Fan (CDI a Bateria)
125 CG Titan KS (CDI a Bateria) (Año 2004 a 2005)
125 CGL (China)
125 NXR-KS Bros
125 ELITE (Años 2005 a 2013)
125 BIZ KS
125 BIZ ES
230 CRF 230 Brasilera (Año 2002)KYMCO:
Cód. OEM: 31600-LBC6-90B50 Sento
100 SentoGARELLI:
50 First (Peugeot)PEUGEOT:
100 Speedfight.HYOSUNG:
100 Super Windy
100 FBMAGISTER:
90 Scooter C90
100 BX D (Con Arranque)
100 BX F
100 BX K
100 MG D
100 MG F
100 MG R
100 AXMOTOMEL:
100 NF
100 C100 SE
100 AX
100 C DLX (con arranque electrico)
110 MAX.KAWASAKI:
110 Kaze R
110 KazeKINETIC:
60 Style
100 K4KONISA:
100 CL 100-4
125 LX 125-4PEUGEOT:
50 ZenhitPGO:
50 Comet
90 GalaxiDAELIM:
Cod. OEM: 31600-SE6-980050 A-Four
50 E-Five
50 Message
50 SE Cordi
50 S-Five
50 SJ
50 Tapo
100 SH Delfino
100 Citi Ace
100 City Plus
125 City PlusBETA:
100 RB
110 BS
125 ScoobySANYANG:
70 Enjoy
90 c.c.
110 Passing SRSYM
Cód. OEM: 31600-CT3-A0050 ALLO
50 ALLO GT
50 CROX
50 JET 4
50 ORBIT
50 ORBIT II
50 CELLO
50 SYMPHONY
50 SYMPLY
50 TONIK
50 X ' PRO
125 CELLO
125 CELLO ALLO
125 FIDDLE II
125 JET 4
125 SYMPHONY
125 TONIK
150 SYMPLYSUZUKI:
50 B NULAN
100 FB DG
100 FB D (S/Arranque)
100 AX A (C/Arranque)JIALING:
70 JL
100 JH
125 JHJINCHENG:
100 AX A
90 JC-2B
100 JC-7BRAVA:
100c.c.ZAP:
100 c.c.
-
Equivalencias:
1096 - 1106 - 1107 - 1112 - 1117 - 1118 - 1121 - 1122 - 1123 - 1124 - 1125 - 1135 - 1137 - 1144 - 1145 - 1172 - 1199
-
Uso:
HONDA:
Código Original: SH634A-12 / SH634-12.
Código OEM: 31600-GBL-871 / 31600-GAH-004 / 31600-KSY-880 / 31600-GBL-872 / 31600-KRP-981.50 Biz NH
50 CRM R (Año 1992 a 1994 y 1996)
50 SRX Shadow
50 Cub C50 (Año 1994)
50 X8-R
50 SA (Año 1994 a 2001)
50 SGX Sky (Año 1997 / 1999 a 2001)
50 SFX
50 SFX MM (Año 1998 a 1999)
50 SH
50 SH Scoopy (Año 1996/ 1998 a 2001)
50 Bali EX
50 NSR R (Año 1997 a 2000)
50 PK Wallaroo (Año 1999 a 2001)
50 SJ Bali (Año 1993 a 1999)
50 SK M (Año 1992 a 1994/ 1996/ 1997/ 2000)
50 Z J (Año 1992 a 1993)
70 C (Año 1994)
75 NSR (Año 1992 a '94 / 1999 a '00)
80 Lead
90 C Cub (Año 1993 a 1994 / 1996 a 1999)
90 Cub (4T)
90 SRX Shadow
90 C90 (Desde 1995)
90 Lead (Año 1993 / 1994)
90 Yupy NH (Año 1993 / 1994)
100 SCV Lead (Año 2003 a 2010)
100 SH
100 SJ Bali EX (Año 1996 a 1999)
100 Pop
100 Wave SDH-41
100 Dream C100
100 Bali EX
100 Esplendor
100 Marvel
100 Biz C100
100 Biz C100-ES
105 Biz C105-KS
110 CT (Año 1991)
110 CT (Año 1993)
125 Esplendor
125 CG Today
125 Titan
125 XLR
125 CG Titan ES (CDI a Bateria) (Año 2004 a 2005)
125 CG Titan Fan (CDI a Bateria)
125 CG Titan KS (CDI a Bateria) (Año 2004 a 2005)
125 CGL (China)
125 NXR-KS Bros
125 ELITE (Años 2005 a 2013)
125 BIZ KS
125 BIZ ES
230 CRF 230 Brasilera (Año 2002)KYMCO:
Cód. OEM: 31600-LBC6-90B50 Sento
100 SentoGARELLI:
50 First (Peugeot)PEUGEOT:
100 Speedfight.HYOSUNG:
100 Super Windy
100 FBMAGISTER:
90 Scooter C90
100 BX D (Con Arranque)
100 BX F
100 BX K
100 MG D
100 MG F
100 MG R
100 AXMOTOMEL:
100 NF
100 C100 SE
100 AX
100 C DLX (con arranque electrico)
110 MAX.KAWASAKI:
110 Kaze R
110 KazeKINETIC:
60 Style
100 K4KONISA:
100 CL 100-4
125 LX 125-4PEUGEOT:
50 ZenhitPGO:
50 Comet
90 GalaxiDAELIM:
Cod. OEM: 31600-SE6-980050 A-Four
50 E-Five
50 Message
50 SE Cordi
50 S-Five
50 SJ
50 Tapo
100 SH Delfino
100 Citi Ace
100 City Plus
125 City PlusBETA:
100 RB
110 BS
125 ScoobySANYANG:
70 Enjoy
90 c.c.
110 Passing SRSYM
Cód. OEM: 31600-CT3-A0050 ALLO
50 ALLO GT
50 CROX
50 JET 4
50 ORBIT
50 ORBIT II
50 CELLO
50 SYMPHONY
50 SYMPLY
50 TONIK
50 X ' PRO
125 CELLO
125 CELLO ALLO
125 FIDDLE II
125 JET 4
125 SYMPHONY
125 TONIK
150 SYMPLYSUZUKI:
50 B NULAN
100 FB DG
100 FB D (S/Arranque)
100 AX A (C/Arranque)JIALING:
70 JL
100 JH
125 JHJINCHENG:
100 AX A
90 JC-2B
100 JC-7BRAVA:
100c.c.ZAP:
100 c.c.
-
Regulador + Estabilizador
-
Existe un gran segmento de motos (principalmente de bajas cilindradas hasta 150 c.c.) que alimentan algunos de sus componentes eléctricos con corriente alterna y otros con corriente contínua.
En estas motos, la luz alta y baja delanteras y posición trasera funcionan con corriente alterna extraída directamente del volante magnético en tanto que todas las otras partes (luz de freno, bocina, motor de arranque y demás accesorios) funcionan con corriente contínua de batería.
La bobina de alimentación consta de dos salidas de corriente alterna y un extremo común a masa.
Una de las salidas (por lo general cable color amarillo) es aprovechada para el circuito de corriente alterna.
La otra salida (generalmente color blanco) es la encargada de alimentar el circuito de carga de batería.
El regulador de voltaje consta de dos partes. Por un lado debe estabilizar el voltaje de corriente alterna que alimenta las luces y por otra parte mantiene constante la carga de la batería.
Tiene 4 cables de entrada:
1 Entrada de Corriente alterna que debe estabilizar para las luces.
2 Entrada de Corriente alterna que rectifica y aprovecha para cargar la batería.
3 Salida positiva de corriente contínua que envía a la batería.
4 Conexión de masa por donde deriva los picos sobrantes de corriente estabilizada y la corriente que excede el voltaje normal de batería.
Si bien por lo general utilizan los mismos terminales la conexión interna varía en las distintas marcas de motos por lo que es aconsejable utilizar únicamente el código de regulador apropiado para dicha moto y no sufrir consecuencias de inversión de conexionado.
Representadas en el gráfico de abajo están los dos tipos de corriente y su utilización.
El circuito de color amarillo es de corriente alterna que alimenta las luces alta y baja y se conecta a una de las entradas del regulador para que la estabilice.
El de color verde también es de corriente alterna que utilizará el regulador de voltaje para cargar la batería.
El de color rojo es corriente contínua utilizado para todos los accesorios que se alimenten de la batería.
-
Código: 4015
PROBADOR de Reguladores Cte. Contínua y Cte. Alterna 6V. y 12V. (Antes de su utilización, lea atentamente las instrucciones expresadas en el manual adjunto al producto)
